光纖熔接機主要應用于各大運營商、工程公司、企事業單位的光纜線路工程施工、線路維護、應急搶修、光纖器件的生產測試以及科研院所的研究教學中，該設備主要是靠放出電弧將兩頭光纖熔化，同時運用準直原理平緩?fù)七M(jìn)，以實現光纖模場的耦合。為了施工的方便，市場開發出了手持式光纖熔接機、專門用來熔接帶狀光纖的帶狀光纖熔接機、以及熔接皮線光纜、跳線的皮線熔接機等。因?yàn)楸銛y式光纖熔接機的發明成為工作人員進行現場測試的重要工具，而為光纖熔接機提供高效、便攜、輕便、充足的后備電源解決方案則是工作人員進行長期現場工作的重要保證。18650鋰電池組因其自身所具備特有優點，已經成為此類高科技測試儀器后備電源解決方案的首選。
一、光纖熔接機備用電池設計要求：
光纖熔接機備用電池需求70度的溫度自動保護功能。設備啟動瞬間電流要求較大，峰值電流可達15-20A，正常工作電流2-3A，對電池連續工作時間要求較高，為此我司在光纖熔接機備用電池中采用進口三洋電芯，三洋電芯具有高能量比、輕質量、小體積、高循環壽命、高安全性、高電壓、一致性好等優點，鋰電池組設計輸出過電流保護值25A，持續工作電流7A，荷電容量7800mAh，充分滿足儀器的用電需求。具體設計要求參數如下：

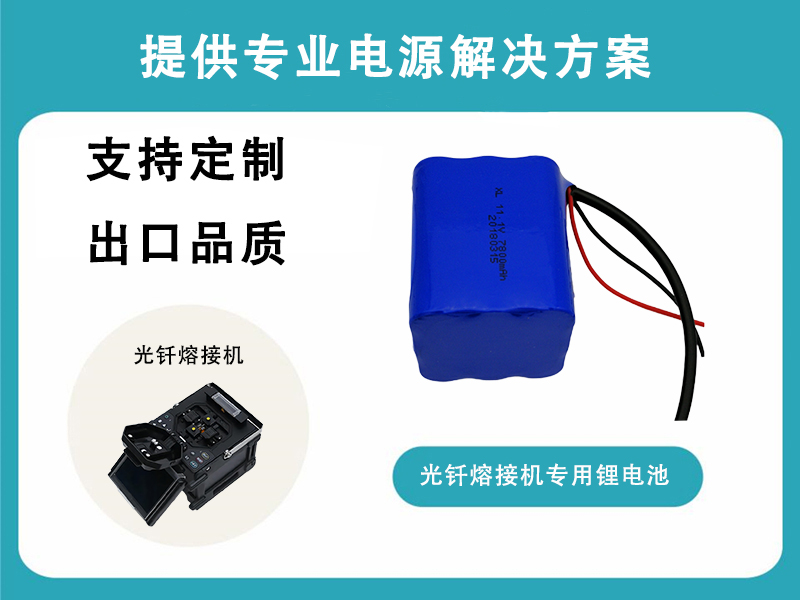

1）鋰電池組型號設計要求：18650-3S3P/7.8Ah/11.1V。
2）電路部分設計要求：
1、單節過充保護電壓：4.35±0.25V
2、單節過充恢復電壓：4.15±0.50V
3、單節過放保護電壓：2.40±0.08V
4、單節過放恢復電壓：3.00±0.10V
5、組合電池過流保護值（10ms）：20~30A
6、組合電池過溫保護值（可恢復）：70±5℃
7、成品電池還具備短路、反充保護。
3）電池循環壽命設計要求：300~500次（國標充放電標準）
4）電池外型尺寸設計要求：參考電池外殼
二、光纖熔接機備用電池設計方案
1）保護板（PCM）：主要是對可充電鋰電池組進行設計的保護線路，由于鋰電池本身的化學特性，需要提供智能電量計算、過充、過放、短路、過流等保護功能，以避免引起燃燒、爆炸等危險。
2）保護IC（Protection IC）：設計方案的主要保護功能芯片，對電芯進行過充、過放、過流、短路等功能的在線時時監測，使電芯在安全穩定高效的范圍內工作。
3）溫度開關：主要針對溫度保護功能設計。當電池本身的溫度因其它異常問題達到70±5℃范圍時，溫度開關啟動，進行溫度保護
4）18650鋰離子電芯：18650 2600mAh 3.7V
5）場效應管（MOSFET）：MOSFET管在保護電路中起開關作用，永遠使負載兩端的電壓不會升高也不會降低，保證電壓穩定。
6）電池封裝（外殼）
